Positionsljus För Dimljus Scania NextGen 2016-2022

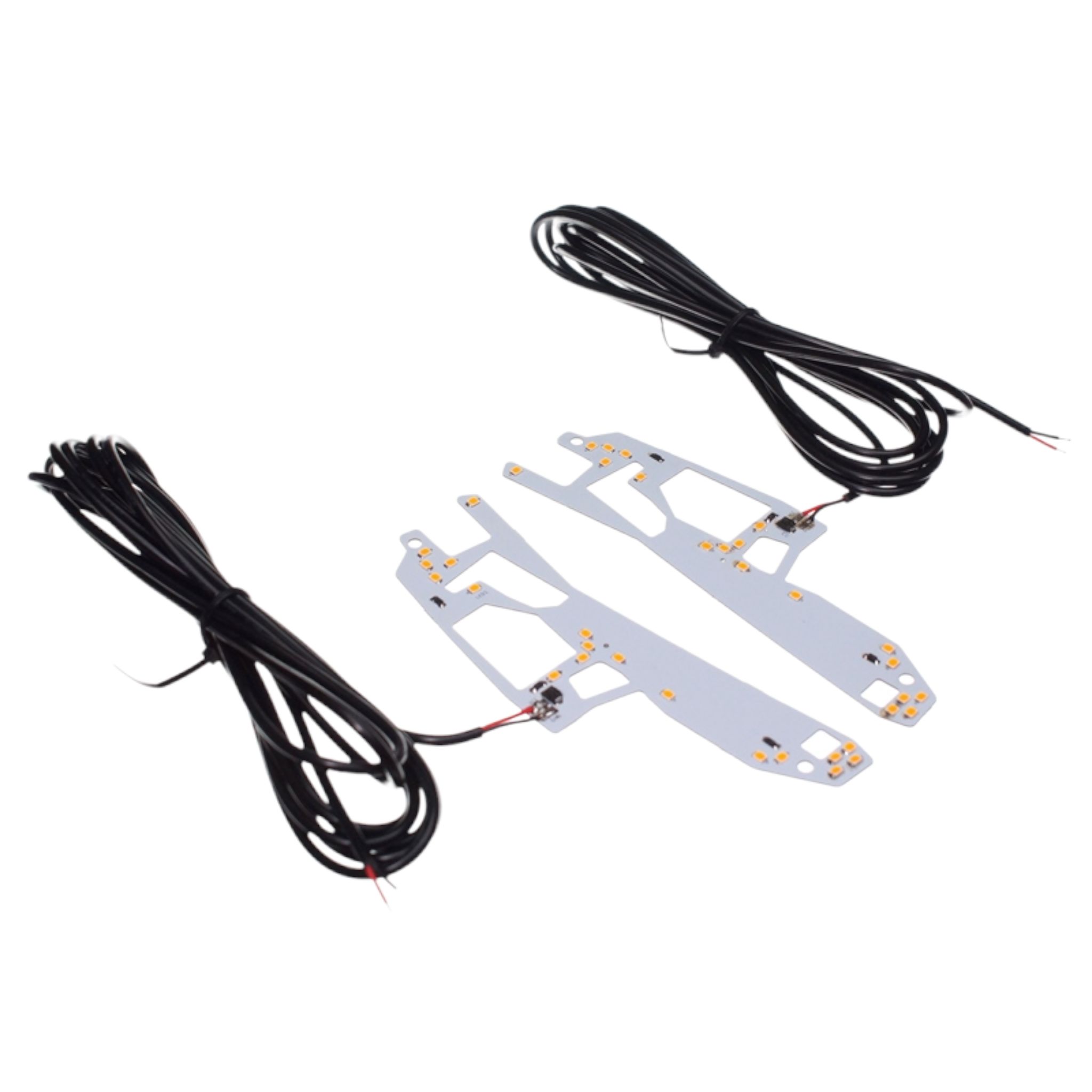

LED ljusplattor för att få ett snyggt ljus i dimljuset på Scania Next Generation med LED-strålkastare. I detta kit ingår 2st ljusplattor, 1st till varje sida.

Passar till Scania Next Generation årsmodeller 2016-2022.

Ljuset ifrån plattorna bländar inte mötande fordon samt så behåller du "vanlig" dimljus-funktion.

Finns i 4 olika färger samt 3 olika varianter, enfärgad, tvåfärgad eller tvåfärgad med blixtljus.

Enfärgad - Xenonvit/Varmvit/Orange/Gul
Det finns 3 meter kabel på varje ljusplatta som ska anslutas till tex positionsljus alternativt en switch för att kunna stänga av reflektorljuset. Det finns en plus- och en minus kabel.

Tvåfärgad - Xenonvit & Orange eller Varmvit & Orange
Det finns 3 meter kabel på varje ljusplatta med en minus kabel och två plus kablar, en till varje färg som du kan byta emellan. Kan kopplas till tex en switch eller ett relä.

Blixtljus & Tvåfärgad - Xenonvit & Orange med Strobe eller Varmvit & Orange med Strobe
Det finns 6 meter kabel på ljusplattan med M8-kontakter, som ska anslutas till den medföljande kontrollenheten. Kontrollern hanterar de två färgerna och stänger automatiskt av dem när du aktiverar det blinkande ljuset. För att styra kontrollern finns det en utgående kabel med 4 ledningar:

• Minus - Grön kabel
• Plus för vitt positionsljus - Vit kabel
• Plus för gult positionsljus - Gul kabel
• Plus för blinkande ljus - Brun kabel

Vid montering behöver man klippa kablarna med M8-kontakterna så se till att göra skarvningen vattentät och anslut ledningarna till rätt färger.

Montering
Ta bort alla skruvar från lampans ovansida.

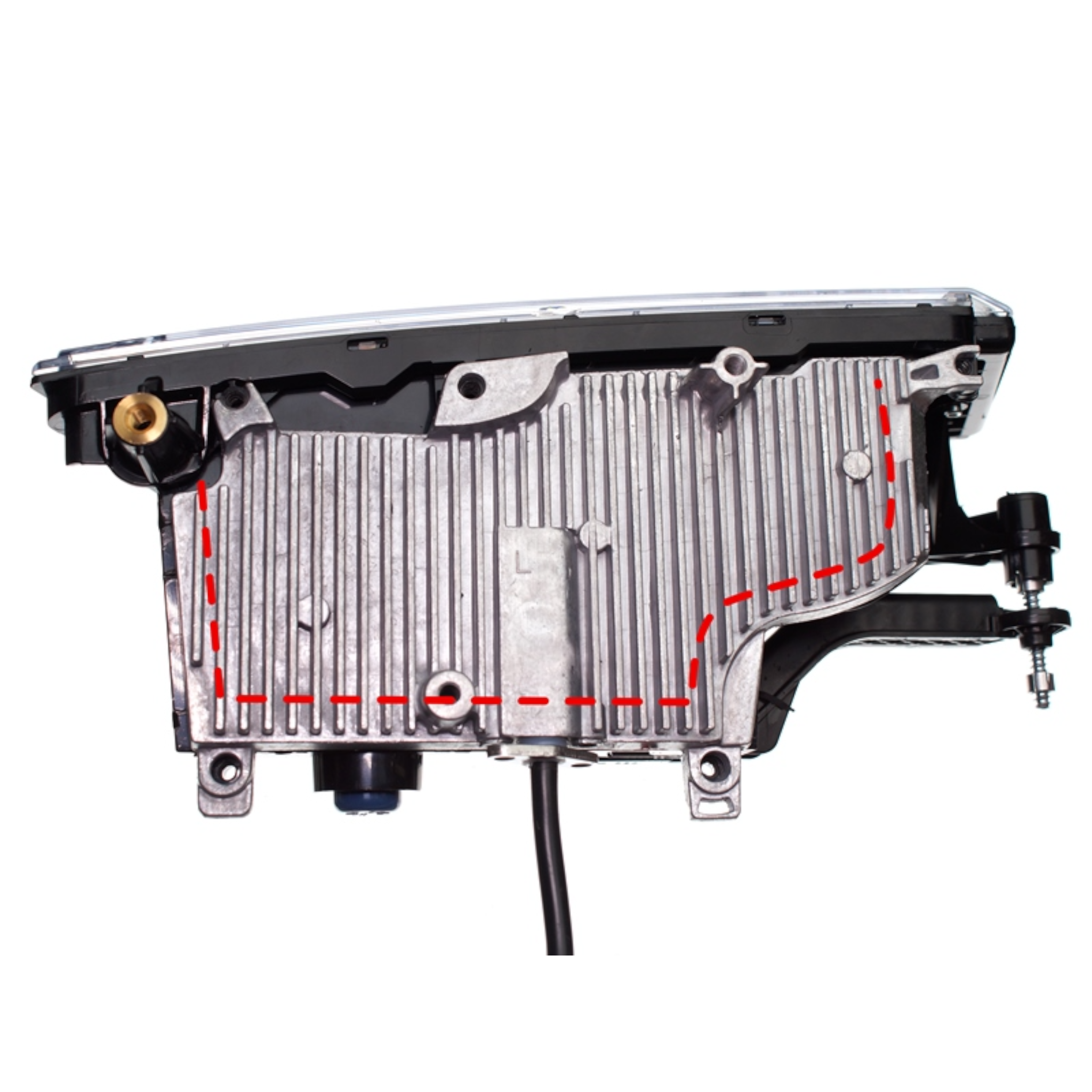

Kylflänsen är limmad på lampan, så du måste skära längs kanten med tex en hobbykniv. Se bilden av kylflänsen ovanifrån, där är det markerat med en röd streckad linje där du behöver skära. Bryt isär lampan, t.ex. använd två platta skruvmejslar för att få limmet att släppa.

Ta bort så mycket av det ursprungliga limmet som möjligt.

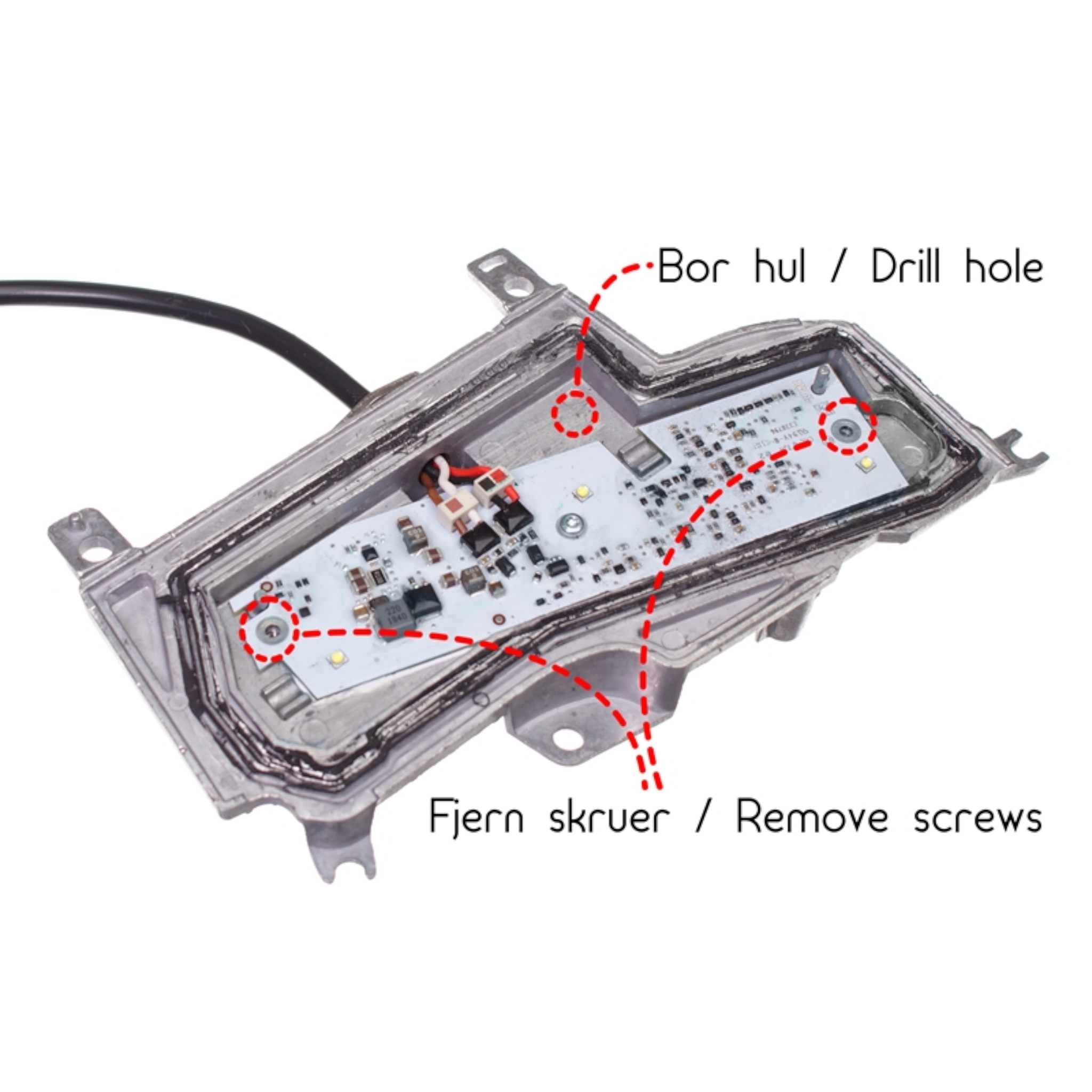

Borra ett hål i lampan enligt markeringen. Mata kabeln från ljusplattan genom hålet. Se till att inte skada kabeln. Det kan vara en fördel att försänka hålet först. Se till att försegla hålet igen.

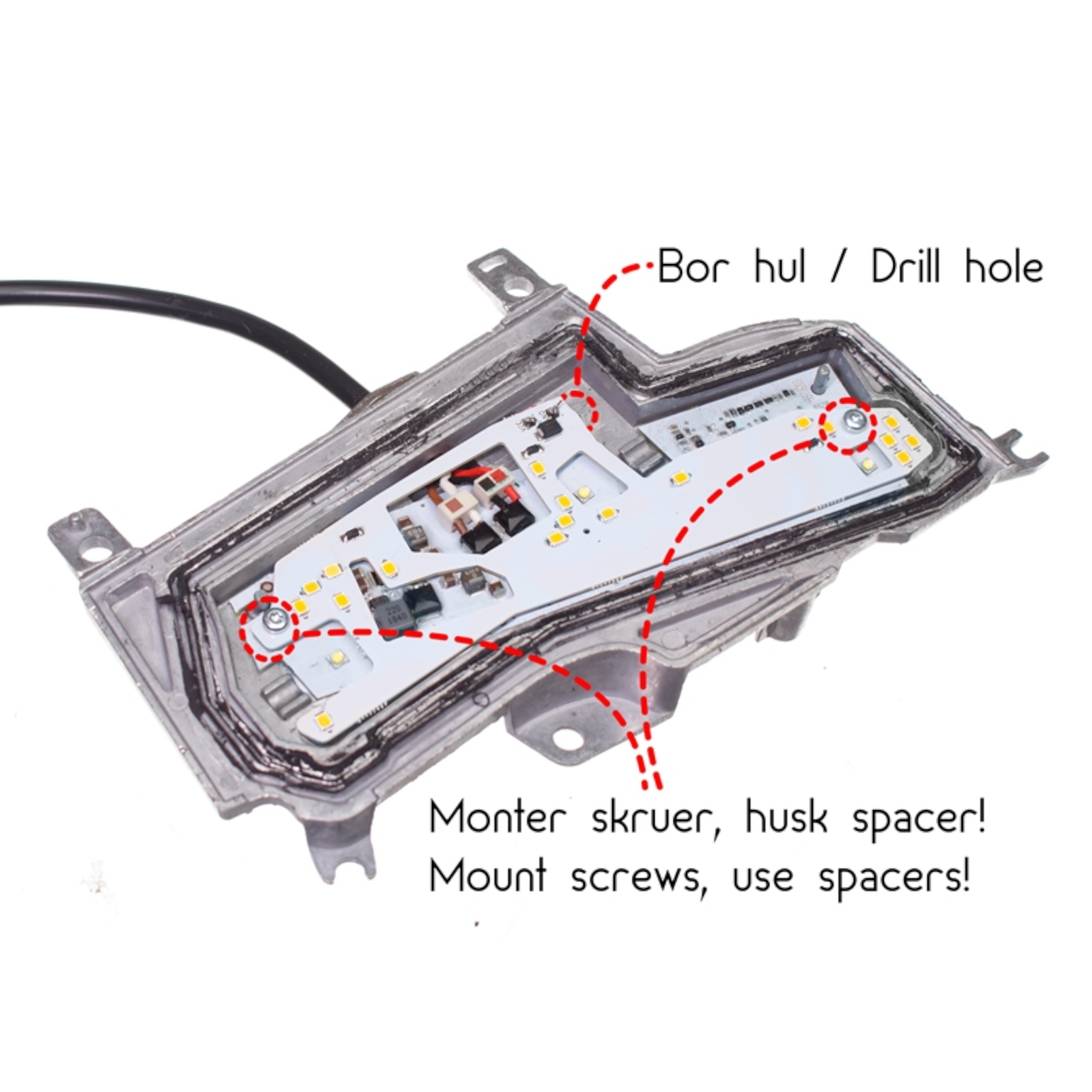

Ta bort de två yttre skruvarna på den ursprungliga ljusplattan och placera de två distanserna över hålen. Placera den nya ljustplattan ovanpå den befintliga, med lysdioderna vända utåt. Ljustplattan fästs med de medföljande M4x8mm skruvarna. Limma och skruva ihop lampan igen.

Scania är ett registrerat varumärke och användning utav ordet är endast för referensändamål. Den här produkten är inte original och inte tillverkad eller godkänd av Scania. Användning utav varumärkesordet görs endast för att delen passar till lastbilen.
