Reflektorljus till Tak Fjärrljus Scania NextGen 2023+

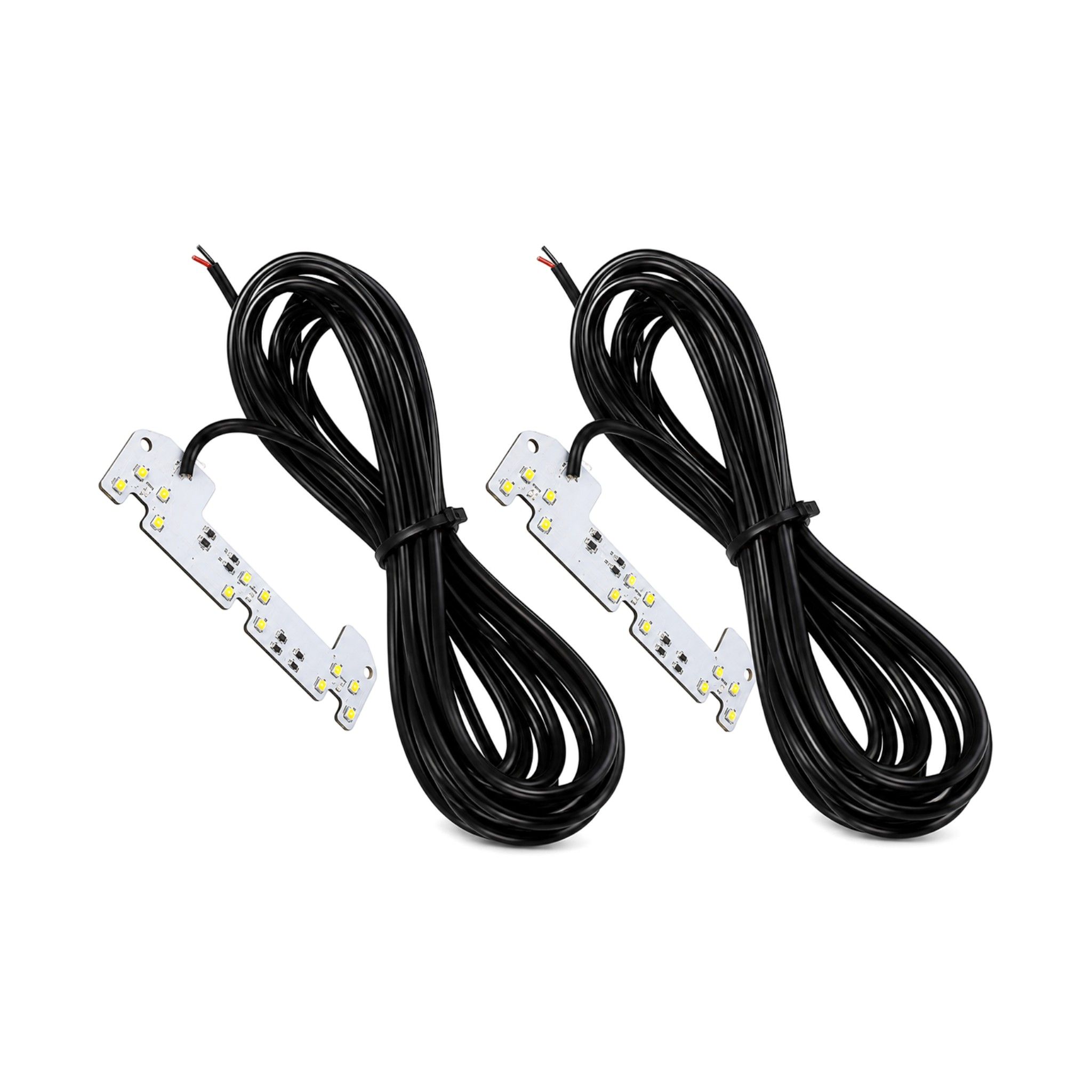

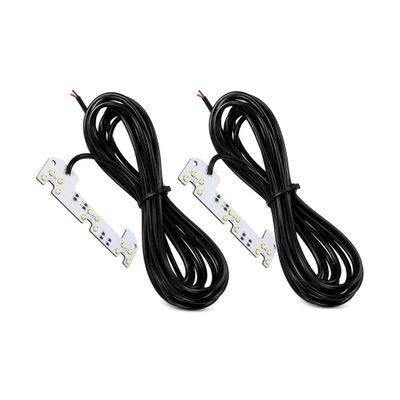

LED ljusplattor för att få ett snyggt ljus i fjärrljus-reflektorn på taket på Scania Next Generation från årsmodell 2023 och uppåt. Monteras ovanpå den befintliga LED-insatsen och lyser upp hela reflektorn. I detta kit ingår 2st ljusplattor, 1st till varje sida.
LED-insatsen finns som enfärgad, tvåfärgad samt med strobe-/varningsljus.
Enfärgad - Xenonvit/Varmvit/Orange/Gul
Det finns 3 meter kabel på varje ljusplatta som ska anslutas till tex positionsljus alternativt en switch för att kunna stänga av reflektorljuset. Det finns en plus- och en minus kabel.
Tvåfärgad - Xenonvit & Orange eller Varmvit & Orange
Det sitter 3 meter kabel på varje kretskort. Det finns en minus och två pluskablar. Du ska aldrig ha båda färgerna tända samtidigt, därför behöver du använda en vippströmbrytare för att växla mellan färgerna.
Minus/jord: Brun kabel
Plus för vitt positionsljus: Vit kabel
Plus för gult positionsljus: Grön kabel
Blixtljus & Tvåfärgad - Xenonvit & Orange med Strobe eller Varmvit & Orange med Strobe
LED-insatsen har 6 meter kabel med M8-kontakter som ansluts till den medföljande kontrollenheten. Kontrollenheten styr de två färgerna och stänger automatiskt av dem när strobe-/blixtljuset aktiveras.
Själva kontrollenheten har 3 meter kabel och 5 kablar:
Grå: Jord/minus (-)
Vit: Plus (+)
Blå: Gult DRL/positionsljus (+)
Brun: Blixtljus (+)
Svart: Greeting-funktion (+)
Montering:
Lampan öppnas enkelt genom att skruva bort alla skruvar på baksidan av kylflänsen.
Originalinsatsen ska sitta kvar, men skruvarna som håller den på plats ska tas bort. De medföljande distanserna placeras mellan originalinsatsen och våra LED-insatser. Därefter används skruvarna för att fästa allt tillsammans.
Kablarna dras sedan genom lampan. Detta kan göras genom att borra ett hål, alternativt genom att dra kabeln genom ett av ventilationshålen på baksidan.
Scania är ett registrerat varumärke och användning utav ordet är endast för referensändamål. Den här produkten är inte original och inte tillverkad eller godkänd av Scania. Användning utav varumärkesordet görs endast för att delen passar till lastbilen.
