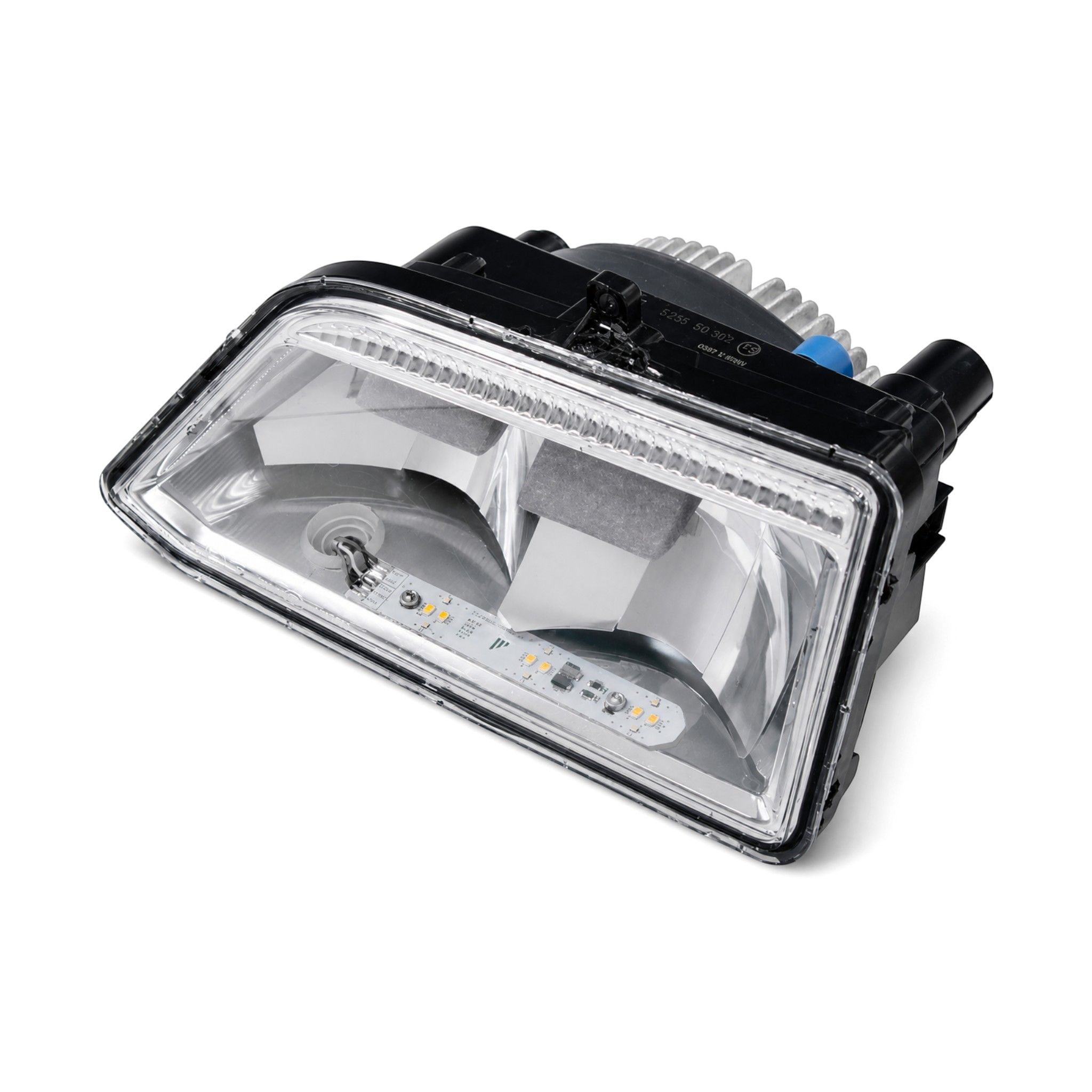

Reflektorljus till Tak Fjärrljus Scania NextGen 2016-2022

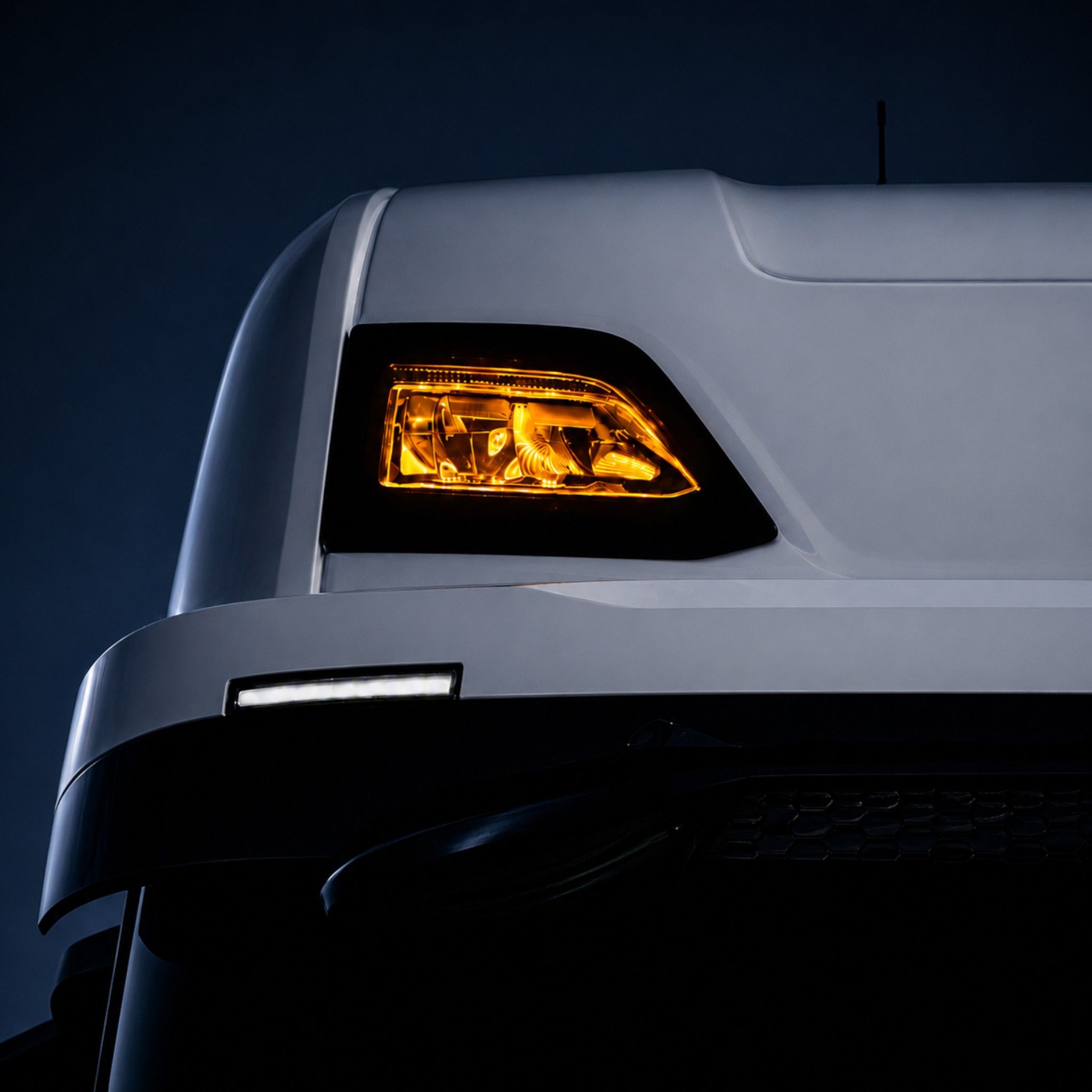

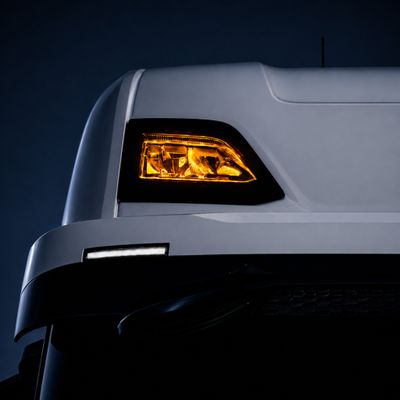

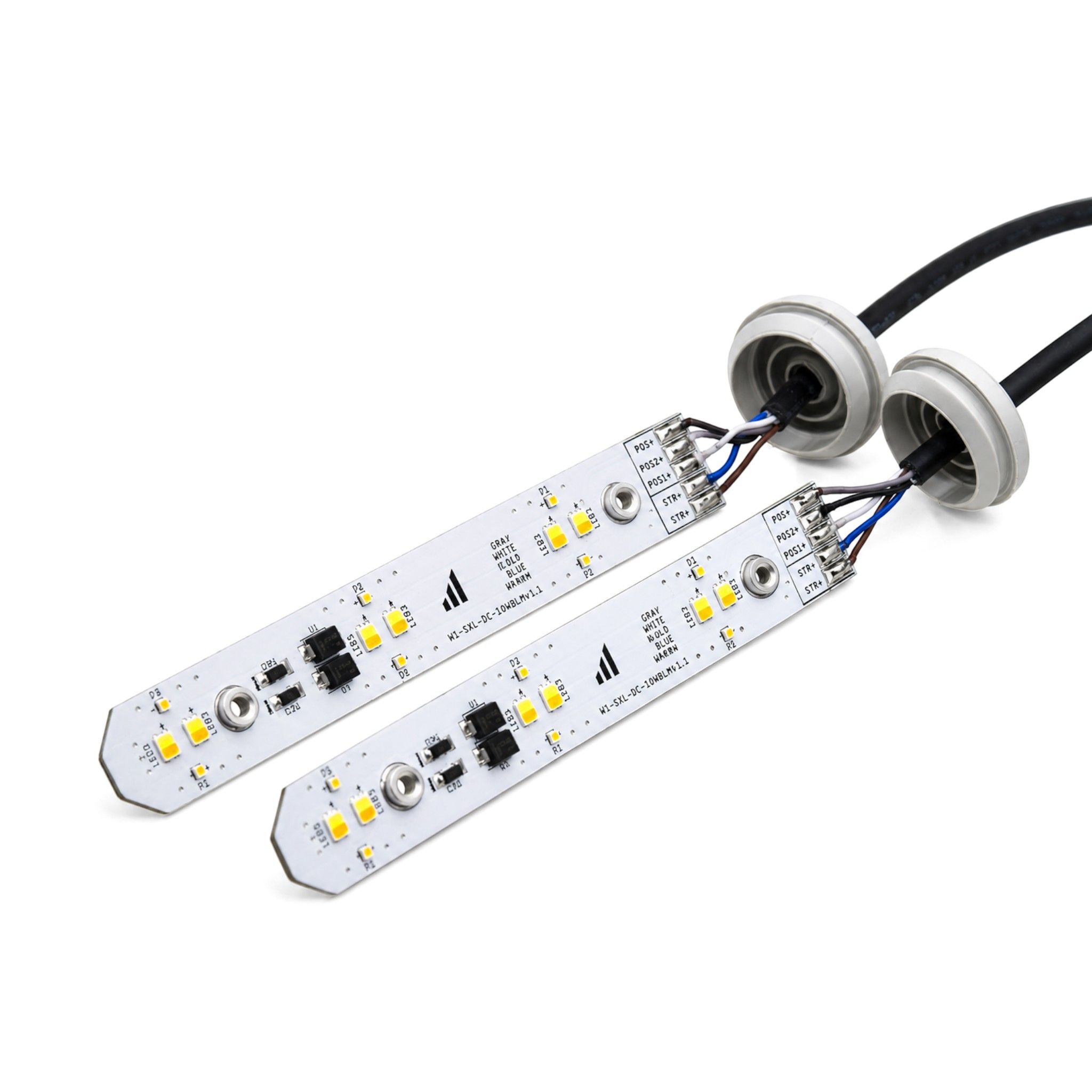

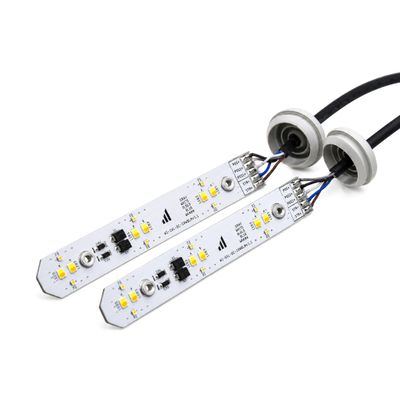

LED ljusplattor för att få ett snyggt ljus i fjärrljus-reflektorn på taket på Scania Next Generation från årsmodell 2016 till 2022. I detta kit ingår 2st ljusplattor, 1st till varje sida.

LED-insatsen finns som enfärgad, tvåfärgad samt med strobe-/varningsljus.

Enfärgad - Xenonvit/Varmvit/Orange/Gul
Det finns 3 meter kabel på varje ljusplatta som ska anslutas till tex positionsljus alternativt en switch för att kunna stänga av reflektorljuset. Det finns en plus- och en minus kabel.

Tvåfärgad - Xenonvit & Orange
Det sitter 3 meter kabel på varje kretskort. Det finns en minus och två pluskablar. Du ska aldrig ha båda färgerna tända samtidigt, därför behöver du använda en vippströmbrytare för att växla mellan färgerna.

Blixtljus & Tvåfärgad - Xenonvit & Orange med Strobe eller Varmvit & Orange med Strobe
LED-insatsen har 6 meter kabel med M8-kontakter som ansluts till den medföljande kontrollenheten. Kontrollenheten styr de två färgerna och stänger automatiskt av dem när strobe-/blixtljuset aktiveras.

Själva kontrollenheten har 3 meter kabel och 5 kablar:

Grå: Jord/minus (-)
Vit: Plus (+)
Blå: Gult DRL/positionsljus (+)
Brun: Blixtljus (+)
Svart: Greeting-funktion (+)

Montering
Monteringen av LED-insatserna i lamporna är relativt enkel, särskilt jämfört med andra lampor.

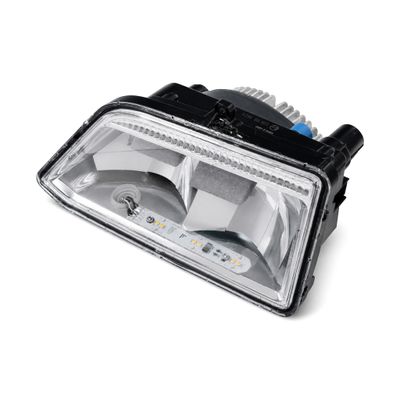

Lamporna behöver tas bort från ramarna de sitter monterade i.

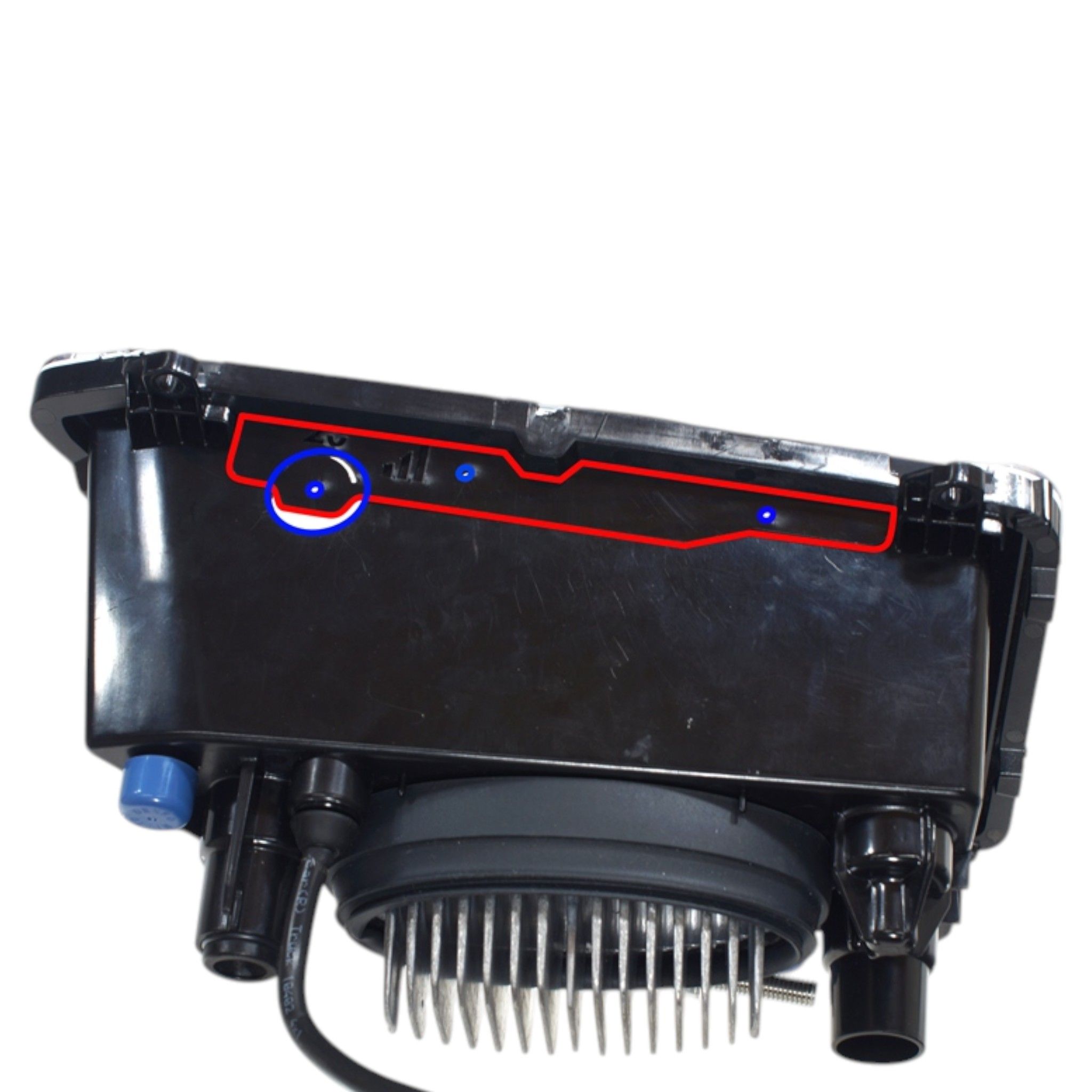

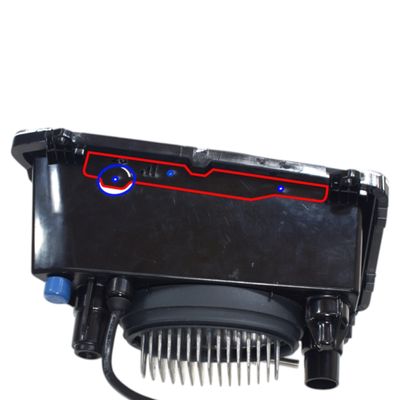

Använd den medföljande borrmallen på undersidan av lampan och borra ett 20 mm hål samt två 3,5 mm hål. Se till att ta bort eventuellt borrspån efter borrningen.

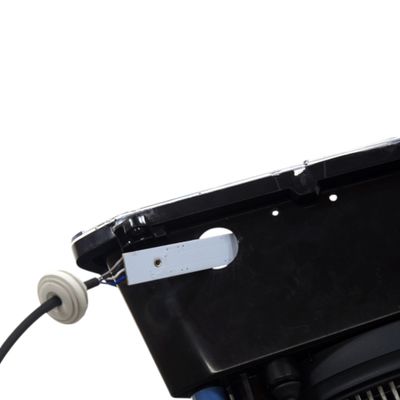

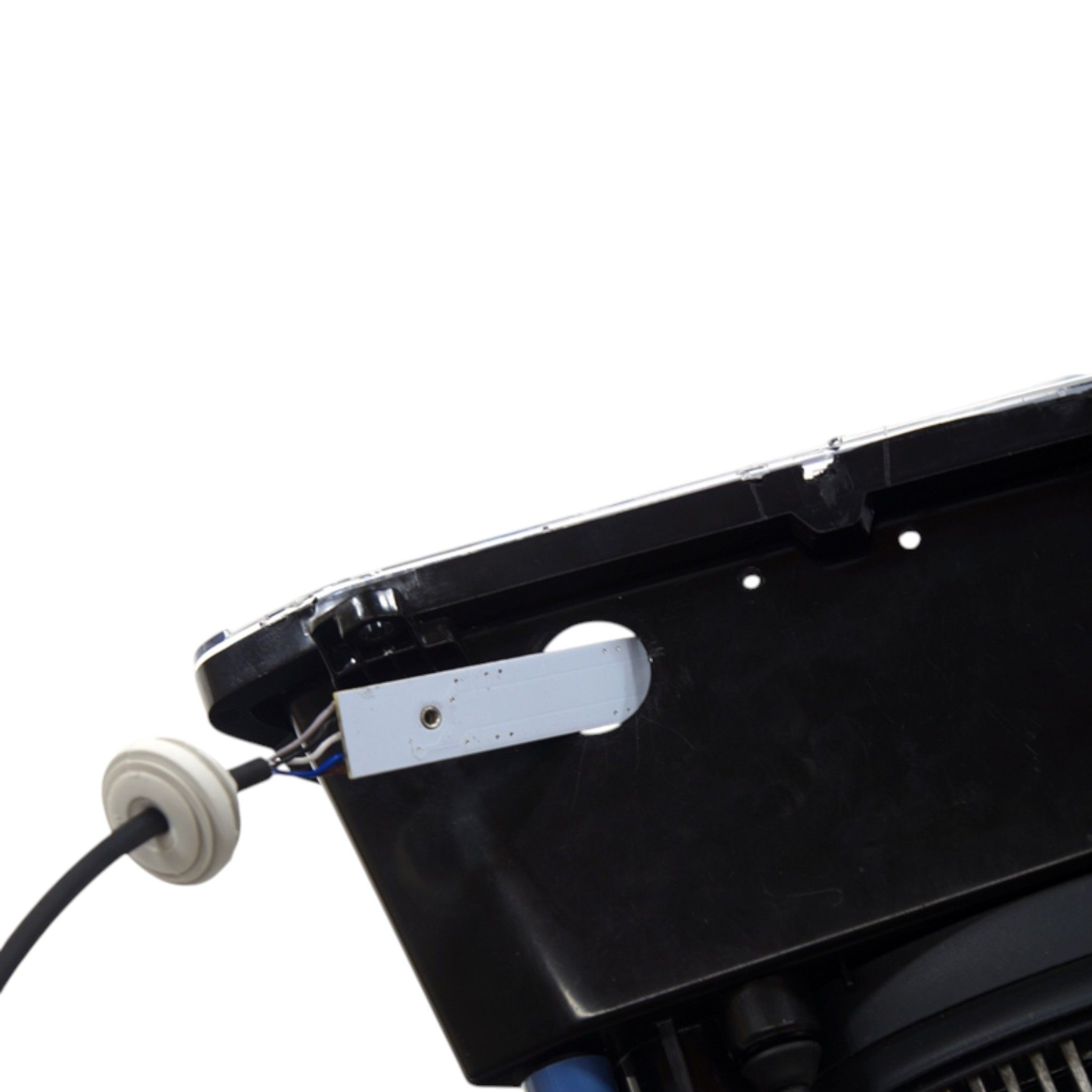

LED-insatsen förs in i lampan genom det stora hålet. På insatsen sitter två lödmuttrar som används för att fästa insatsen genom de två små hålen med de medföljande M3-bultarna. Lägg gärna lim på bultskallarna för att undvika vatteninträngning.

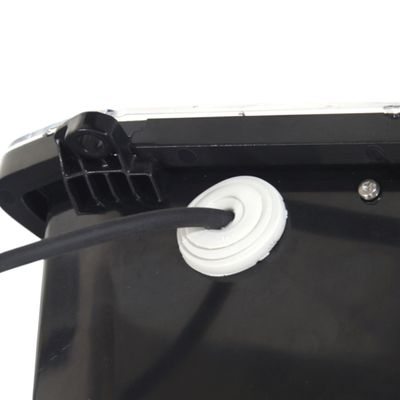

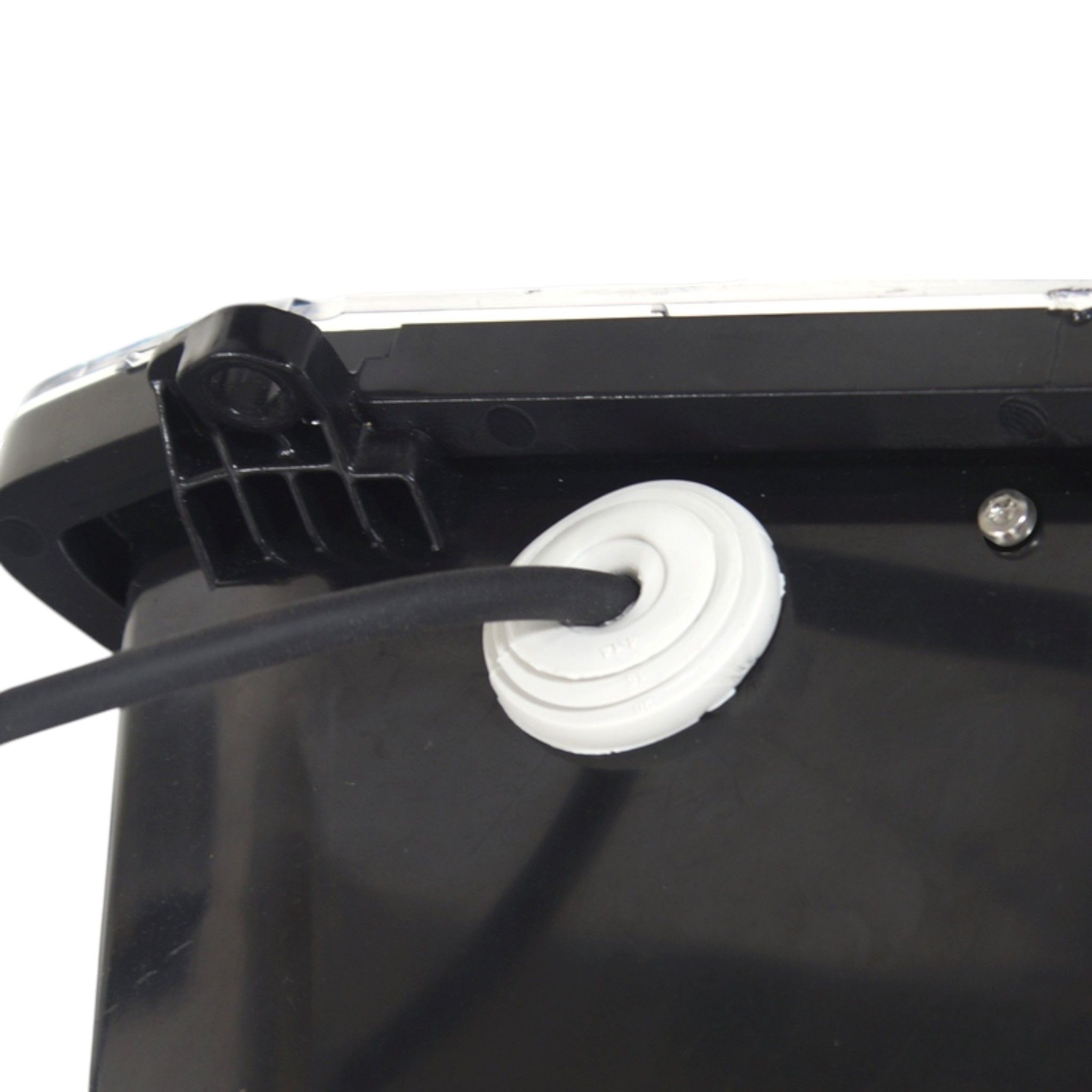

Tryck upp gummipackningen så att den sitter ordentligt fast i hålet. Det kan vara en fördel att använda silikonfett på packningen för att minska risken för vatteninträngning.

Scania är ett registrerat varumärke och användning utav ordet är endast för referensändamål. Den här produkten är inte original och inte tillverkad eller godkänd av Scania. Användning utav varumärkesordet görs endast för att delen passar till lastbilen.
